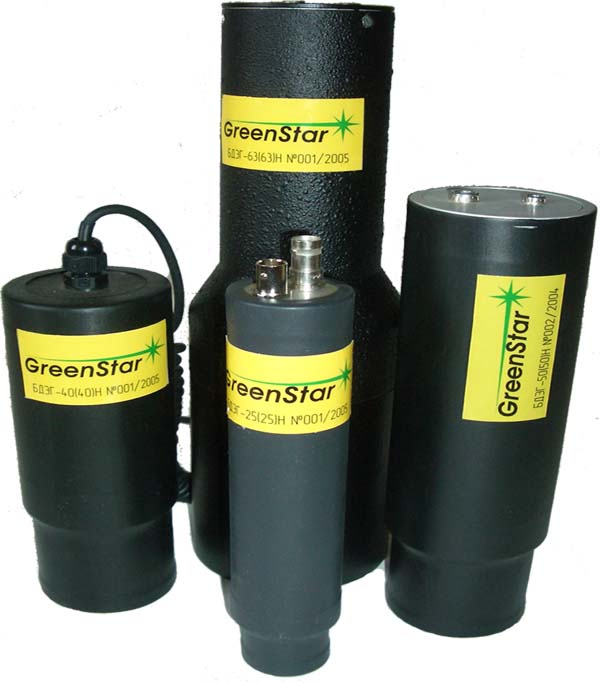

Блоки детектирования сцинтилляционные (БДЭГ) предназначены для регистрации и спектрометрии фотонного излучения.
Блоки детектирования осуществляют преобразование поглощенной в чувствительном объеме сцинтилляционного детектора энергии фотонов в электрические импульсы пропорциональной амплитуды.
Блоки детектирования сцинтилляционные (БДЭГ) выпускаются различных геометрических параметров с кристаллами NaJ(Tl), CsJ(Tl), BGO и др.
Основные параметры и характеристики:
Размеры и амплитудное разрешение БДЭГ, определенное по гамма-линии 661,7 кэВ нуклида цезия-137, приведены в таблице 1.
Тип БДЭГ
Параметры БДЭГ
Тип и размеры кристалла
(диаметр х высота), мм
Разрешение
не более, %
БДЭГ-40(40)Н
NaJ(Tl)
40х40
7,0
БДЭГ-40(40)Ц
CsJ(Tl)
40х40
7,0
БДЭГ-50(50)Н
NaJ(Tl)
50х50
7,0
БДЭГ-50(50)Ц
CsJ(Tl)
50х50
7,0
БДЭГ-63(63)Н
NaJ(Tl)
63х63
8,5
БДЭГ-25(25)Н
NaJ(Tl) 25x25
8,5
БДЭГ-25(25)Ц
CsJ(Tl) 25x25
8,5
БДЭГ-25(10)Н
NaJ(Tl) 25x10
8,5
БДЭГ-50(10)Н
NaJ(Tl) 50x10
7,5
БДЭГ-75(75)Н
NaJ(Tl) 75x75
8,5
БДЭГ-150(100)Н
NaJ(Tl) 150x100
9,0
БДЭГ-150(150)Н
NaJ(Tl) 150x150
9,0
БДЭГ-43
NaJ(Tl)
63x63 с отверстием
9,0
БДЭГ-62-3
NaJ(Tl)
50x50 с отверстием
9,0
БДЭГ обеспечивают работу в диапазоне энергий фотонов от 25 до 3000 кэВ.
Интегральная нелинейность характеристики преобразования не более ±1%.
Максимальная выходная статистическая загрузка не превышает 5.105 с-1.
Время установления рабочего режима не более 15 мин.
Время непрерывной работы не менее 24 ч.
